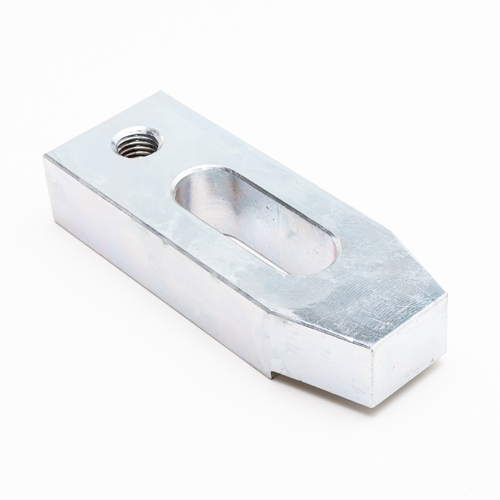

PRESILHAS MB - para injetoras e prensas

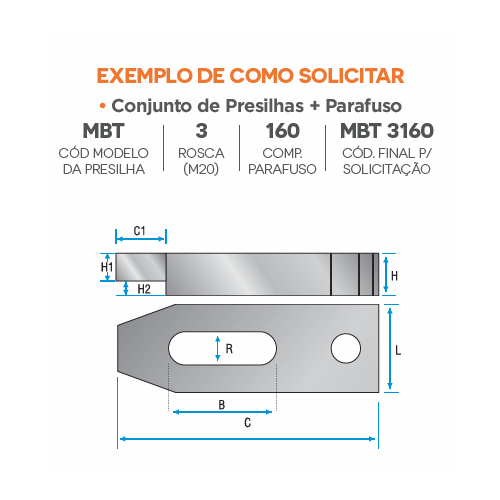

CÓDIGO | ACOMPANHA PARAFUSO | C (mm) | L (mm) | B (mm) | H (mm) | R (mm) | H1 (mm) | H2 (mm) | C1 (mm) |
---|---|---|---|---|---|---|---|---|---|
MB 1 MBT 1 MBQ 1 MBS 1 MBPT 1 MBP 1 | 1/2" OU M12 | 100 | 40 | 50 | 22 | 14 | 18 | 4 | 22 |
MB 2 MBT 2 MBQ 2 MBS 2 MBPT 2 MBP 2 | 5/8" OU M16 | 125 | 50 | 65 | 28 | 21 | 22 | 6 | 29 |
MB 3 MBT 3 MBQ 3 MBS 3 MBPT 3 MBP 3 | 3/4" OU M20 | 165 | 60 | 75 | 34 | 26 | 28 | 6 | 38 |
MB 4 MBT 4 MBQ 4 MBS 4 MBPT 4 MBP 4 | 7/8" OU M22 | 200 | 72 | 114 | 40 | 26 | 33 | 7 | 40 |
MB 5 MBT 5 MBQ 5 MBS 5 MBPT 5 MBP 5 | 1" OU M24 | 250 | 72 | 125 | 40 | 26 | 33 | 7 | 46 |
MB 6 MBT 6 MBQ 6 MBS 6 MBPT 6 MBP 6 | M30 | 270 | 85 | 136 | 44 | 32 | 38 | 6 | 53 |
MODELO MB | Conjunto de presilha e parafuso regulador de altura.

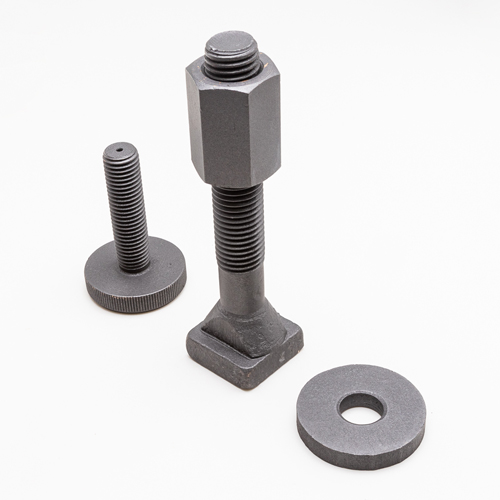

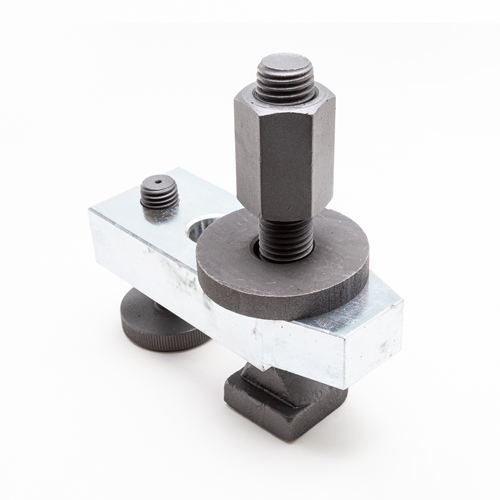

MODELO MBT | Conjunto de presilha, parafuso regulador de altura, arruela especial, parafuso cabeça T em milímetro e porca tripla.
MODELO MBQ | Conjunto de presilha, parafuso regulador de altura, arruela especial, parafuso cabeça quadrada e porca tripla.
MODELO MBS | Conjunto de presilha, parafuso regulador de altura, arruela especial e parafuso sextavado.
MODELO MBPT | Conjunto de presilha, parafuso regulador de altura, arruela especial, prisioneiro, porca tripla e porca T.
MODELO MBP | Conjunto de presilha, arruela simples, prisioneiro e porca tripla.
