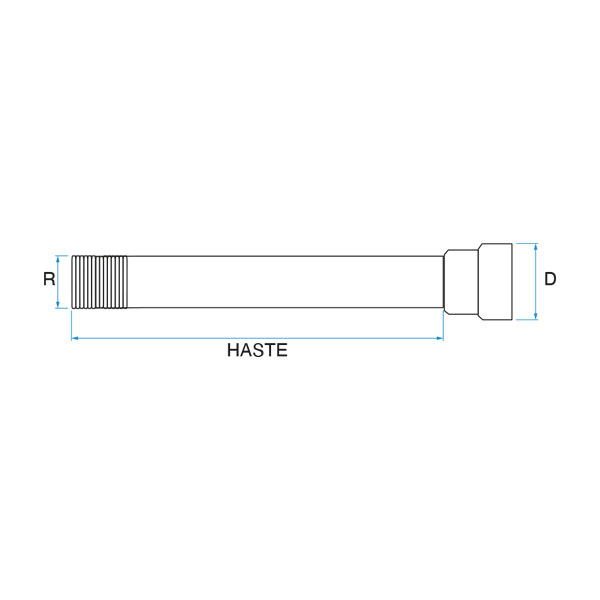

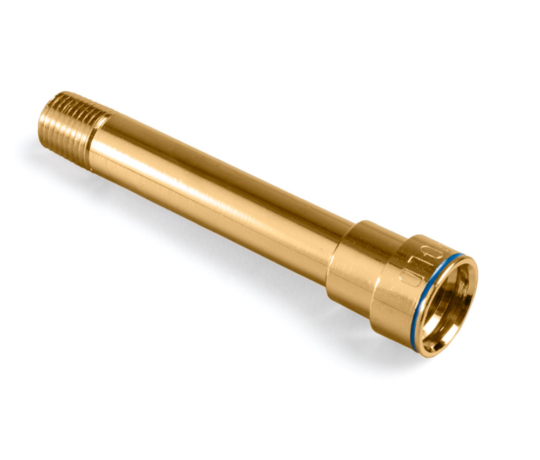

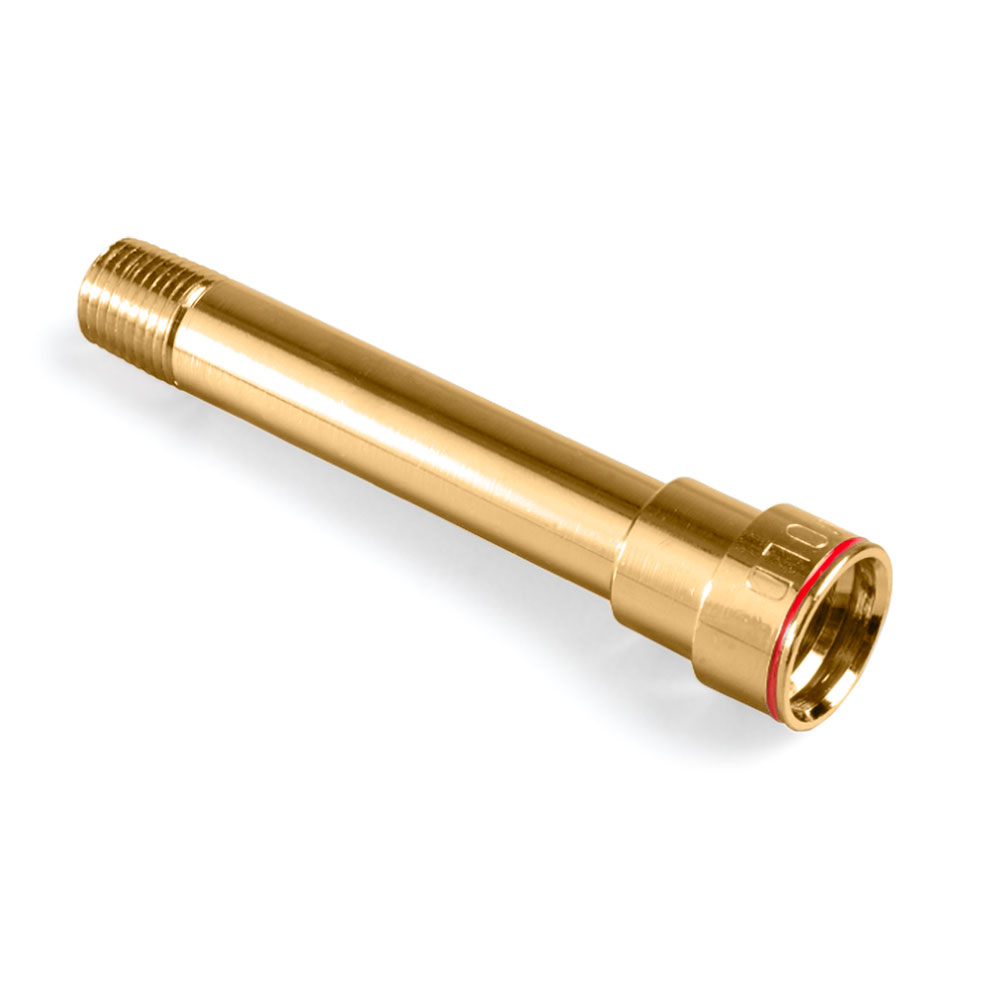

HASTES ALONGADAS MOD. H
FABRICADOS EM LATÃO
| CÓDIGO | DESCRIÇÃO DO PRODUTO | ROSCA | C (MM) | ALLEN | V (MM) | E (MM) | A |
| HST 18B2 | PLUG SIMPLES ST 1/8” BSP REF.2 | 1/8” BSP | 33 | 6 | 6 | 17,5 | 21 |
| HST 18N2 | PLUG SIMPLES R. 1/8” NPT REF.2 | 1/8” NPT | 33 | 6 | 6 | 17,5 | 21 |
| HST 14B2 | PLUG SIMPLES R. 1/4” BSP REF.2 | 1/4” BSP | 34 | 8 | 8 | 17,5 | 21 |
| HST 14N2 | PLUG SIMPLES R. 1/4” NPT REF.2 | 1/4” NPT | 34 | 8 | 8 | 17,5 | 21 |
| HST 38B2 | PLUG SIMPLES R. 3/8” BSP REF.2 | 3/8” BSP | 26 | 8 | 8 | 17,5 | 21 |
| HST 38N2 | PLUG SIMPLES R. 3/8” NPT REF.2 | 3/8” NPT | 26 | 8 | 8 | 17,5 | 21 |
| HST 38B3 | PLUG SIMPLES R. 3/8” BSP REF.3 | 3/8” BSP | 45 | 10 | 8 | 27 | 28 |
| HST 38N3 | PLUG SIMPLES R. 3/8” NPT REF.3 | 3/8” NPT | 45 | 10 | 8 | 27 | 28 |
| HST 12B3 | PLUG SIMPLES R. 1/2” BSP REF.3 | 1/2” BSP | 45 | 14 | 12 | 27 | 28 |
| HST 12N3 | PLUG SIMPLES R. 1/2” NPT REF.3 | 1/2” NPT | 45 | 14 | 12 | 27 | 28 |
| HST 34B3 | PLUG SIMPLES R. 3/4” BSP REF.3 | 3/4” BSP | 45 | 14 | 14 | 27 | 28 |
| HST 34N3 | PLUG SIMPLES R. 3/4” NPT REF.3 | 3/4” NPT | 45 | 14 | 14 | 27 | 28 |
Acrescentar o código da cor no fim do código do produto | ex. HST50 14N2 A
• Para requisitar a haste alongada utilize as tabelas de plugs acima adicionando o comprimento na referência;
• Exemplo = HST50 14N2 = Haste de 50mm de comprimento com rosca de 1/4” NPT para conector referência 2.
