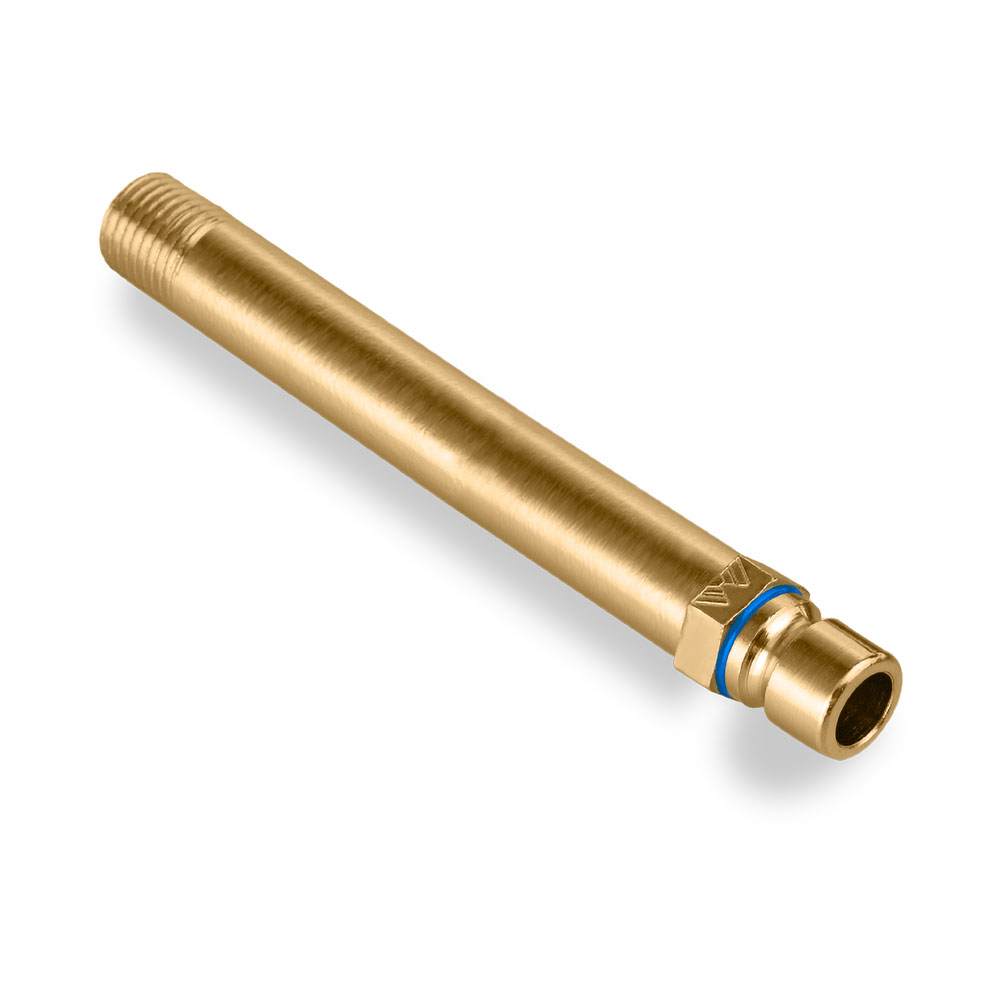

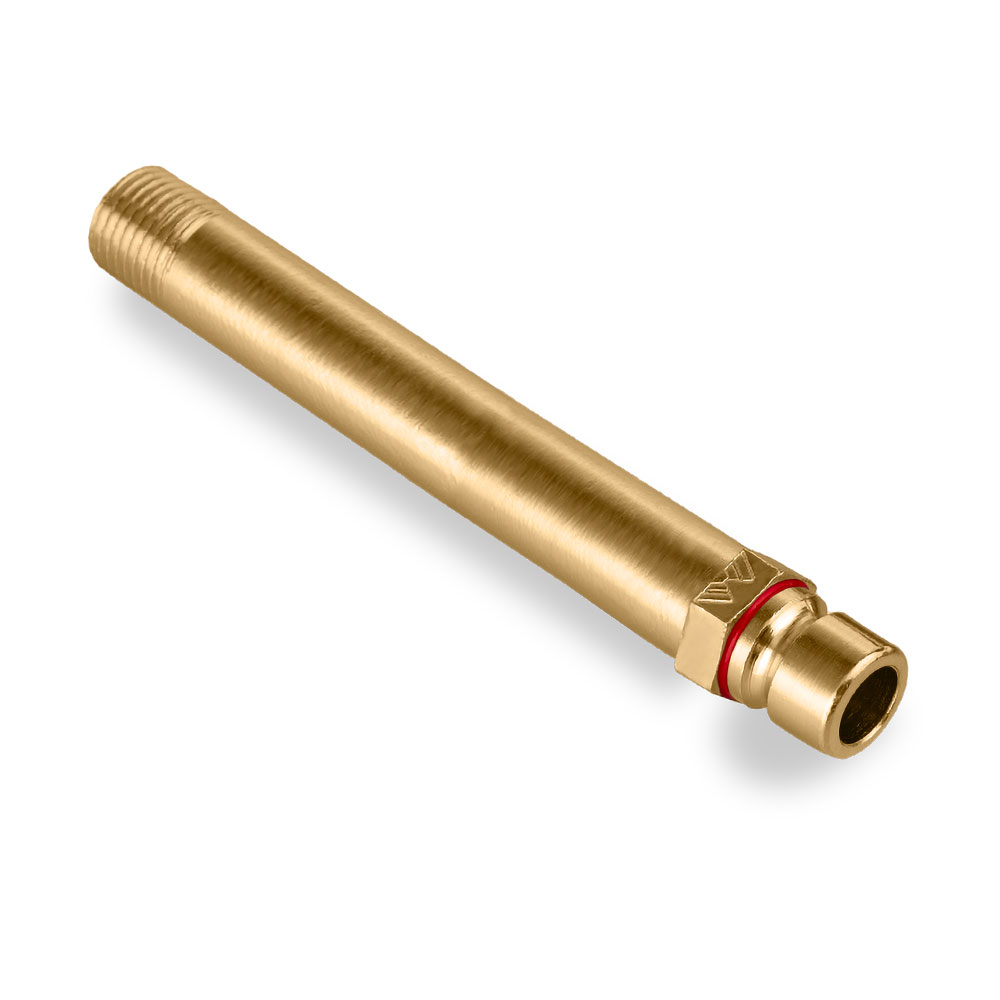

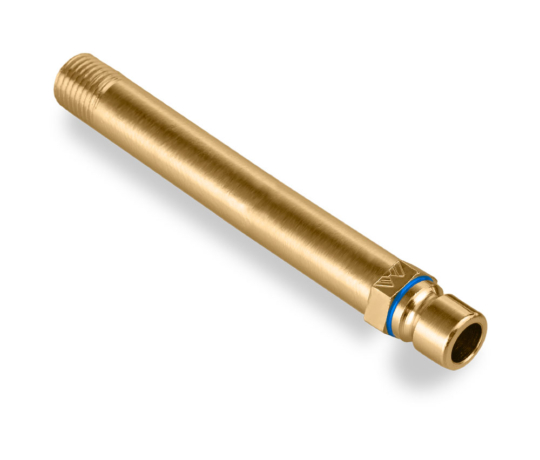

HASTES ALONGADAS MOD. H
FABRICADO EM LATÃO
HASTES TAMANHO PADRÃO (MM)
25, 50, 75, 100, 125, 150 e 200
| CÓDIGO | DESCRIÇÃO DO PRODUTO | R (POL) |
C (MM) |
F (MM) |
SW (POL) |
V (MM) |
E (MM) |
| H 18N2 | SIMPLES 1/8” NPT REF. 103 | 1/8 | 31 | 5 | 9/16″ | 9 | 13 |
| H 14N2 | SIMPLES 1/4″ NPT REF. 103 | 1/4 | 35 | 9 | 9/16″ | 9 | 13 |
| H 38N2 | SIMPLES 3/8” NPT REF. 103 | 3/8 | 35 | 12 | 11/16″ | 9 | 13 |
| H 12N2 | SIMPLES 1/2” NPT REF. 103 | 1/2 | 40 | 12 | 7/8″ | 9 | 13 |
| H 18B2 | SIMPLES 1/8” NPT REF. 103 | 1/8 | 31 | 5 | 9/16″ | 9 | 13 |
| H 14B2 | SIMPLES 1/4” NPT REF. 103 | 1/4 | 35 | 9 | 9/16″ | 9 | 13 |
| H 38B2 | SIMPLES 3/8” NPT REF. 103 | 3/8 | 35 | 12 | 11/16″ | 9 | 13 |
| H 12B2 | SIMPLES 1/2” NPT REF. 103 | 1/2 | 40 | 12 | 7/8″ | 9 | 13 |
Acrescentar o código da cor no fim do código do produto | ex. H14N2 A

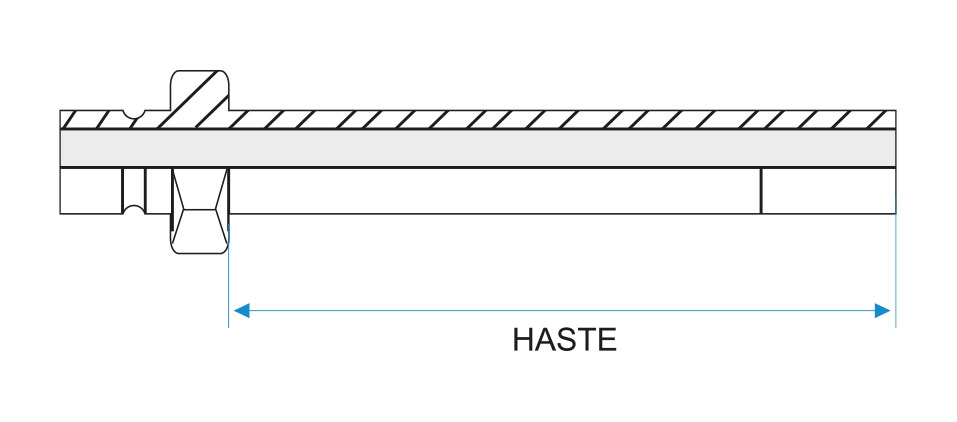

• Para requisitar a haste alongada utilize as tabelas de plugs
adicionando o comprimento na referência. Exemplo = H50 14N2 =
Haste de 50mm de comprimento com rosca de 1/4” NPT para conector
referência 2;
• Fornecemos hastes coloridas iguais aos plugs.
