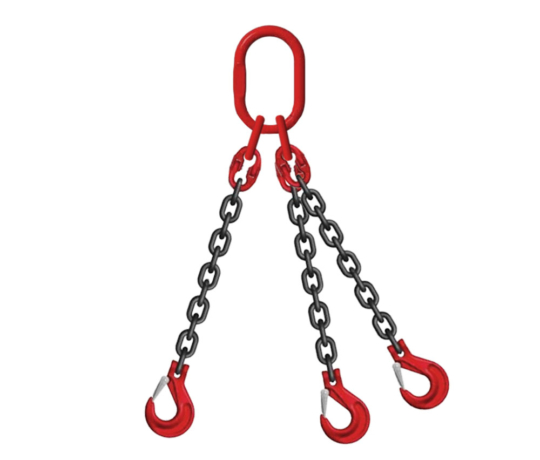

LINGA
| TABELA DE CARGAS DE CORRENTES: LINGAS DIN 5688 (EM-818-4) GRAU 8 |
||||||||
| MODO DE LANÇAMENTO |

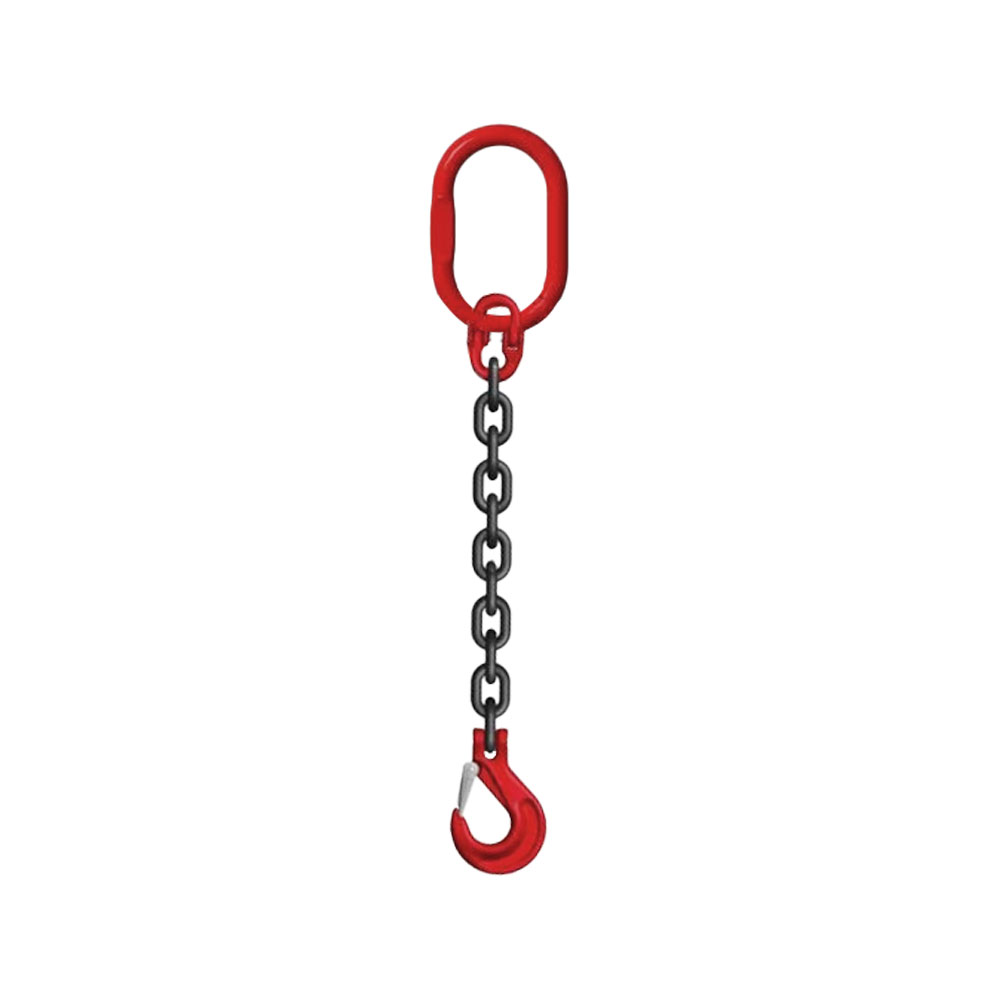

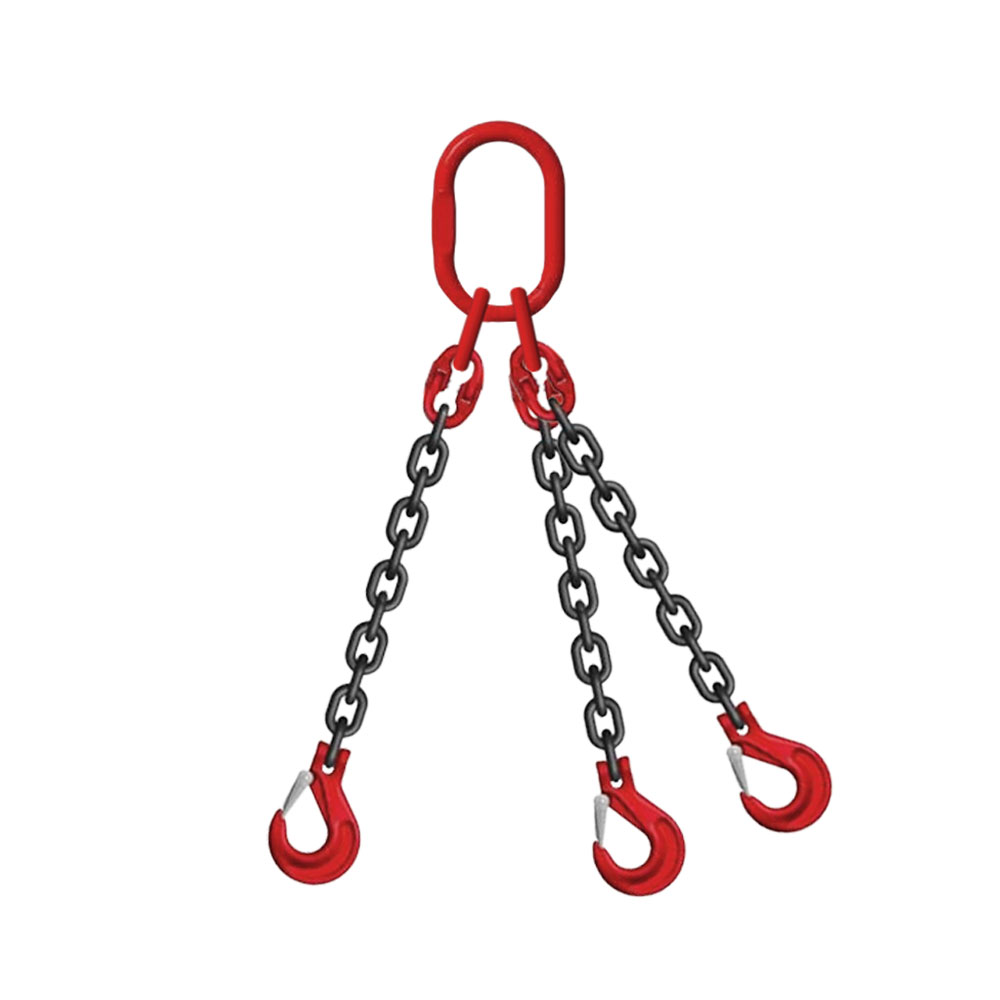

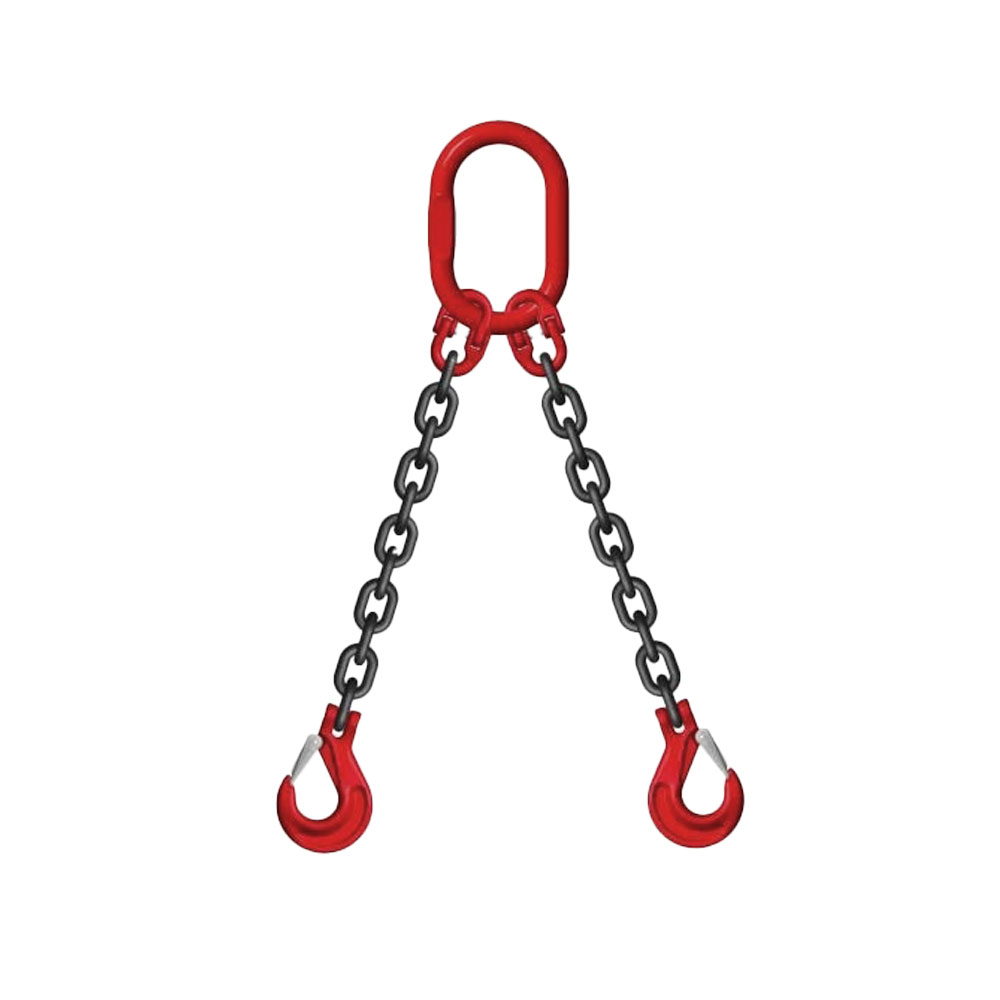

1 RAMAL | 2 RAMAIS | 3 OU 4 RAMAIS | CARGA DE TESTE |
CARGA DE RUPTURA |
|||
 |
 |
  |
||||||
| ÂNGULO DE INCLINAÇÃO Þ | 0 | 0-90° | 90-120° | 0-90° | 90-120° | |||
| ÂNGULO DE INCLINAÇÃO ß | 0 | 0-45° | 45-60° | 0-45° | 45-60° | |||
| FATOR DE CARGA SIMÉTRICA* | 1 | 1,4 | 1,0 | 2,1 | 1,5 | |||
| CORRENTE DE DIÂMETRO NOMINAL |
MM | t | t | t | t | t | kg | kg |
| 6 | 1,12 | 1,60 | 1,12 | 2,36 | 1,70 | 2860 | 4600 | |
| 8 | 2,00 | 2,80 | 2,00 | 4,25 | 3,00 | 5100 | 8200 | |
 |
10 | 3,20 | 4,50 | 3,20 | 6,70 | 4,75 | 8000 | 12900 |
| 13 | 5,30 | 7,50 | 5,30 | 11,20 | 8,00 | 13600 | 21700 | |
| 16 | 8,00 | 11,20 | 8,00 | 17,00 | 11,80 | 20500 | 33000 | |
| 20 | 12,50 | 17,50 | 12,50 | 26,25 | 18,70 | 30000 | 47000 | |
| 22 | 15,00 | 21,20 | 15,00 | 31,50 | 22,40 | 38800 | 62000 | |
| 26 | 21,00 | 30,00 | 21,00 | 45,00 | 31,50 | 54200 | 86500 | |
| 32 | 31,50 | 45,00 | 31,50 | 67,00 | 47,50 | 82000 | 132000 | |
 |
*Com cargas assimétricas o fator de carga sofre as seguintes correções: | |||||||
| 1 | 1 | 1 | 1,5 | 1,0 | ||||
| MODO DE LANÇAMENTO |
CESTO ÚNICO | CESTO DUPLO | |||||||
 |
 |
||||||||
| ÂNGULO DE INCLINAÇÃO Þ | 0-90° | 90-120° | 0-90° | 90-120° | |||||
| ÂNGULO DE INCLINAÇÃO ß | 0-45° | 45-60° | 0-45° | 45-60° | |||||
| FATOR DE CARGA SIMÉTRICA* | 1,1 | 0,8 | 1,7 | 1,2 | |||||
| CORRENTE DE DIÂMETRO NOMINAL |
MM | t | t | t | t | ||||
| 6 | 1,23 | 0,90 | 1,90 | 1,35 | |||||
| 8 | 2,20 | 1,60 | 3,40 | 2,40 | |||||
|
10 | 3,52 | 2,56 | 5,44 | 3,84 | ||||
| 13 | 5,83 | 4,24 | 9,00 | 6,36 | |||||
| 16 | 8,80 | 6,40 | 13,60 | 9,60 | |||||
| 20 | 13,75 | 10,00 | 21,25 | 15,00 | |||||
| 22 | 16,50 | 12,00 | 25,50 | 18,00 | |||||
| 26 | 23,30 | 16,96 | 36,04 | 25,44 | |||||
| 32 | 34,65 | 24.20 | 53,55 | 37,88 | |||||
