PRESILHAS MB
| CÓDIGO | IDEAL P/ PARAFUSO |

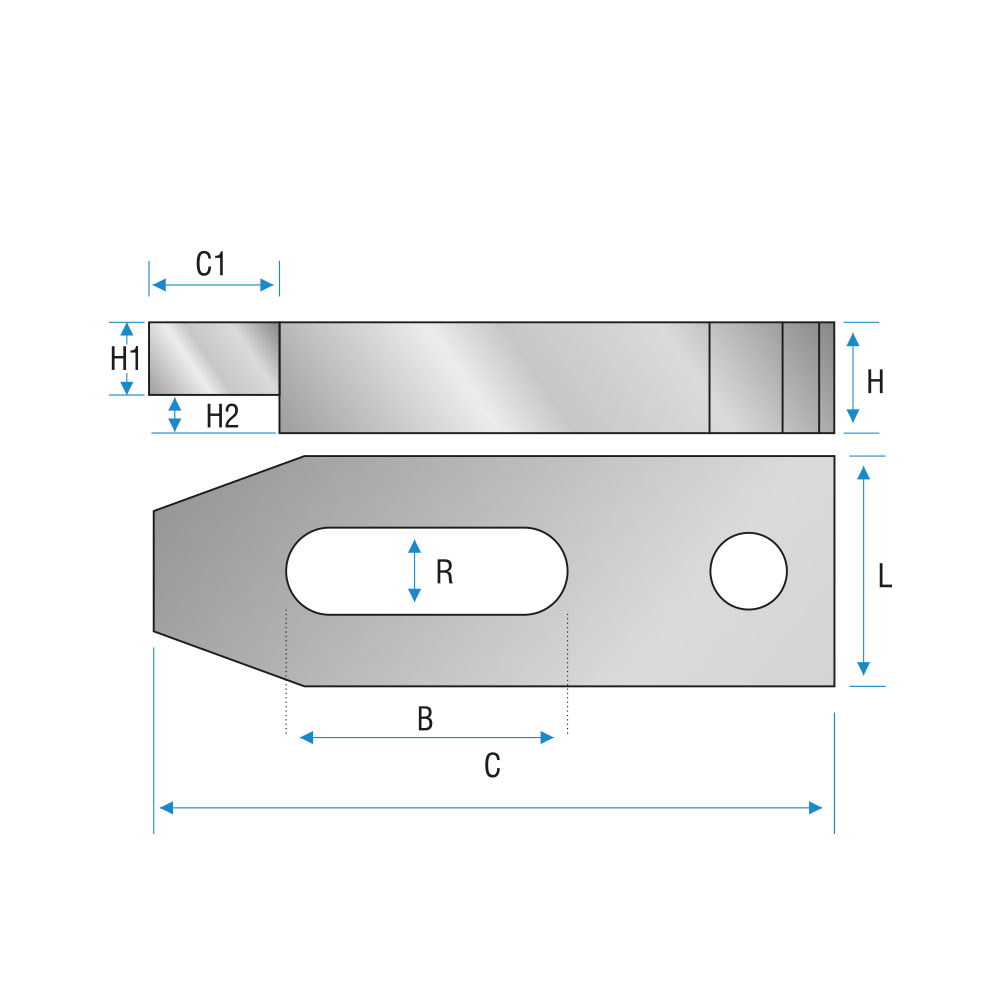

C (mm) |
L (mm) |
B (mm) |
H (mm) |
R (mm) |
H1 (mm) |
H2 (mm) |
C1 (mm) |
|||||
| MB 1 | MBT 1 | MBQ 1 | MBS 1 | MBPT 1 | MBP 1 | 1/2″ OU M12 | 100 | 40 | 50 | 22 | 14 | 18 | 4 | 22 | |||||
| MB 2 | MBT 2 | MBQ 2 | MBS 2 | MBPT 2 | MBP 2 | 5/8″ OU M16 | 125 | 50 | 65 | 30 | 21 | 25 | 5 | 29 | |||||
| MB 3 | MBT 3 | MBQ 3 | MBS 3 | MBPT 3 | MBP 3 | 3/4″ OU M20 | 165 | 60 | 75 | 34 | 26 | 28 | 6 | 38 | |||||
| MB 4 | MBT 4 | MBQ 4 | MBS 4 | MBPT 4 | MBP 4 | 7/8″ OU M22 | 200 | 72 | 114 | 40 | 26 | 33 | 7 | 40 | |||||
| MB 5 | MBT 5 | MBQ 5 | MBS 5 | MBPT 5 | MBP 5 | 1″ OU M24 | 250 | 72 | 125 | 40 | 26 | 33 | 7 | 46 | |||||
| MB 6 | MBT 6 | MBQ 6 | MBS 6 | MBPT 6 | MBP 6 | M30 | 270 | 85 | 136 | 44 | 32 | 38 | 6 | 53 | |||||
| EXEMPLO DE COMO SOLICITAR | ||||||||
| Conjunto de Presilhas + Parafuso | ||||||||
| MBT | 3 | 160 | MBT 3160 | |||||
| C.D MODELO DA PRESILHA |
ROSCA M20 |
COMP. PARAFUSO |
C.D. FINAL P/ SOLICITA..O |
|||||

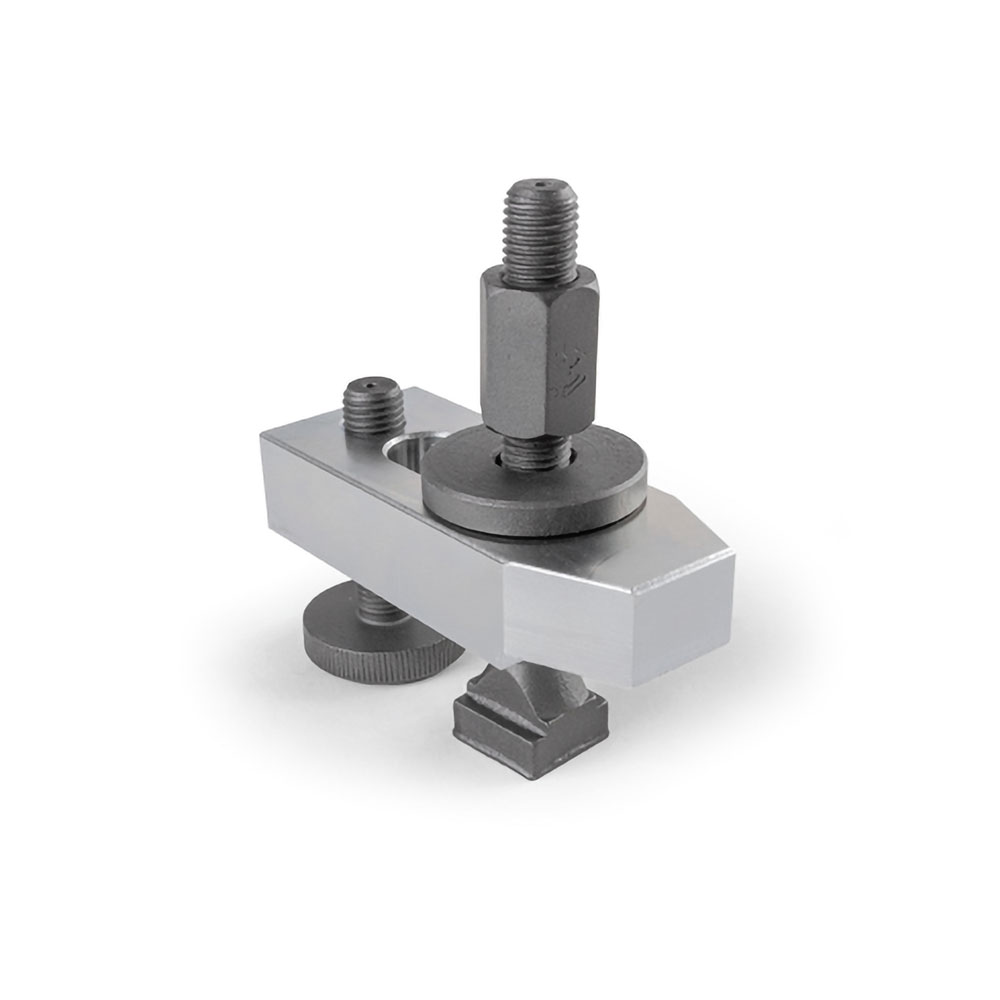

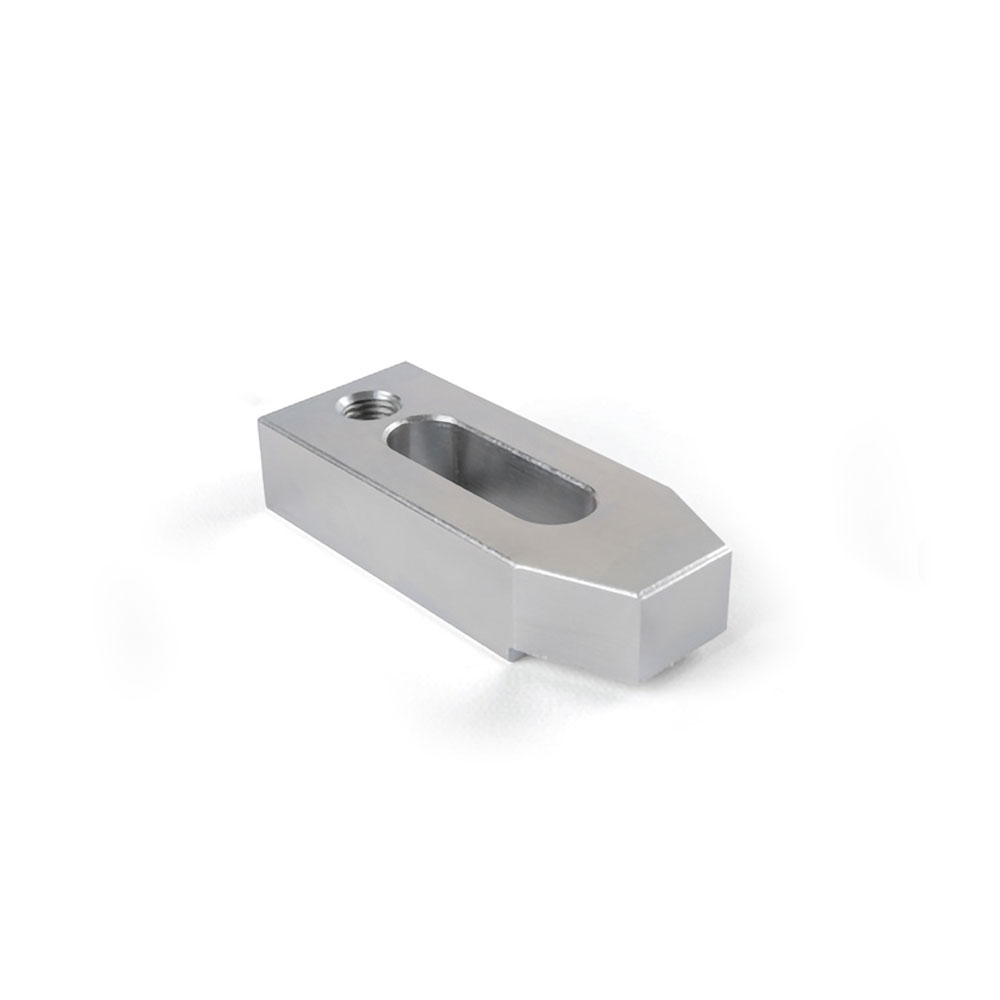

MODELO MB | Conjunto de presilha e parafuso regulador de altura.

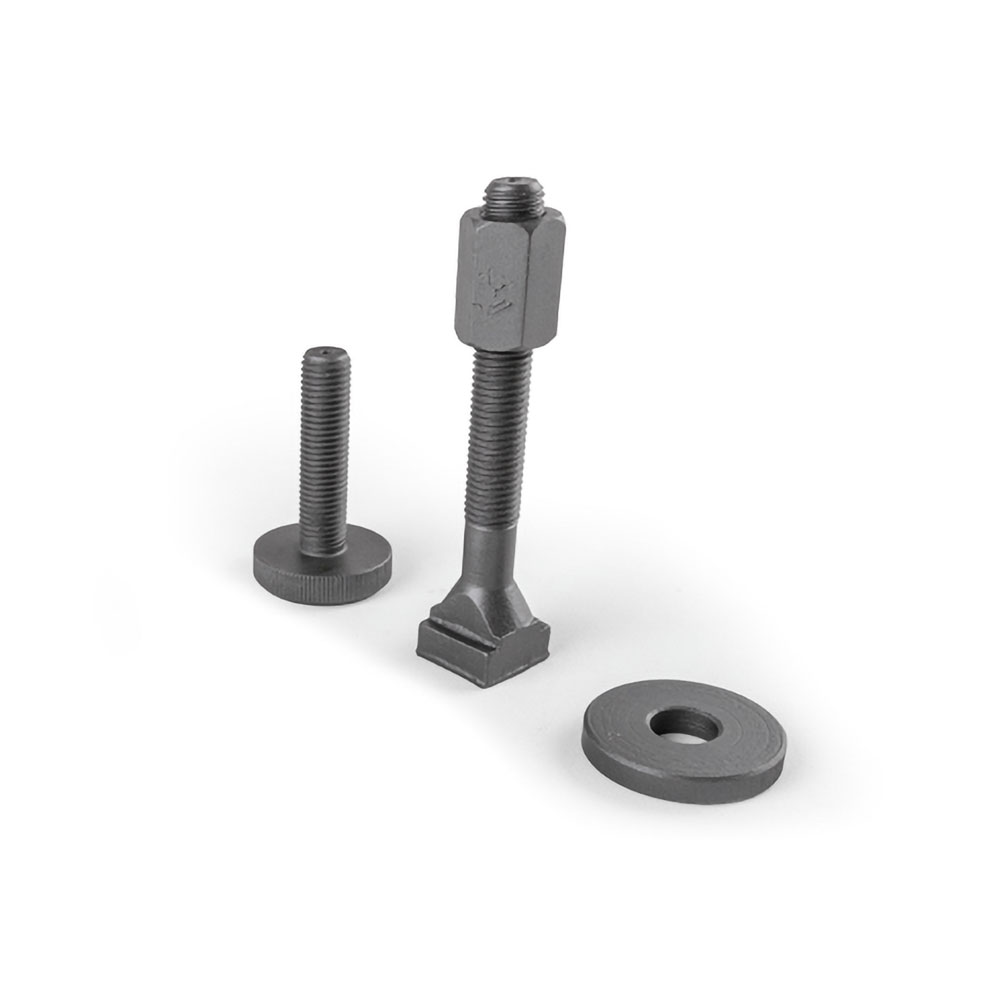

MODELO MBT | Conjunto de presilha, parafuso regulador de altura, arruela especial, parafuso cabeça T em milímetro e porca tripla.
MODELO MBQ | Conjunto de presilha, parafuso regulador de altura, arruela especial, parafuso cabeça quadrada e porca tripla.
MODELO MBS | Conjunto de presilha, parafuso regulador de altura, arruela especial e parafuso sextavado.
MODELO MBP | Conjunto de presilha, parafuso regulador de altura, arruela especial, prisioneiro e porca tripla.

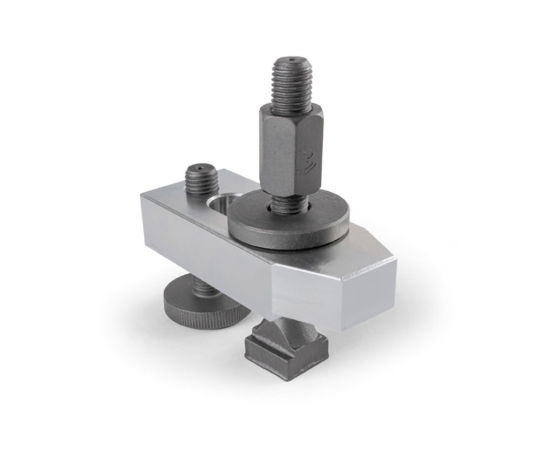

MODELO MBPT | Conjunto de presilha, parafuso regulador de altura, arruela especial, prisioneiro, porca tripla e porca T.
